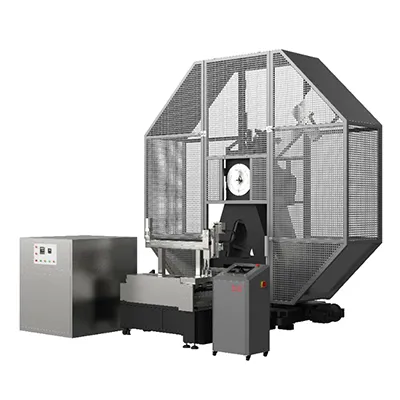

ماكينة اختبار مقاومة التهشيم والتحطم للمواد المعدنية بنظام البندول (نظام متكامل لاختبار مقاومة المواد المعدنية، اختبار DT)
  • ماكينة اختبار مقاومة التهشيم والتحطم للمواد المعدنية بنظام البندول (نظام متكامل لاختبار مقاومة المواد المعدنية، اختبار DT)
  • ماكينة اختبار مقاومة التهشيم والتحطم للمواد المعدنية بنظام البندول (نظام متكامل لاختبار مقاومة المواد المعدنية، اختبار DT)
  • ماكينة اختبار مقاومة التهشيم والتحطم للمواد المعدنية بنظام البندول (نظام متكامل لاختبار مقاومة المواد المعدنية، اختبار DT)
    • سلسلة (5000J-7500J) PIT-E

    نظام متكامل لاختبار مقاومة المواد المعدنية عالية الصلابة (اختبار DT)، بنطاق طاقة من 5000 إلى 7500 جول

    Pendulum Impact Testing Machine for Metals (DT Test)

    صُمم هذا النظام خصيصاً لإجراء اختبارات التمزق الديناميكي (Dynamic Tear) للمواد المعدنية، حيث توفر المنصة المثالية لتقييم مقاومة المادة لانتشار الشقوق تحت تأثير الأحمال الصدمية العالية، مما يمنح المهندسين بيانات دقيقة وحاسمة حول حدود المتانة والأمان الهيكلي للمواد.

    المعايير

    ASTM E604, GB/T 5482

    اطلب عرض سعر
    دليل المنتج
    الميزات
    • منظومة التشغيل المؤتمتة بالكامل
      ذكاء تشغيلي بلا حدود، حيث يدعم هذا الإصدار من الماكينة تدفق عمل ذاتي التشغيل بالكامل، بدءاً من التغذية التلقائية للعينات، وتنفيذ الصدم، وصولاً إلى رفع البندول والتخلص من العينات المختبرة، مما يحول مختبرك إلى وحدة إنتاجية ذكية تعمل بأقل قدر من التدخل البشري.
    • قاعدة وهيكل ذات صلابة عالية للمهام الشاقة
      هيكل فولاذي لثبات استثنائي، حيث صُممت القاعدة من الصلب الكربوني عالي المقاومة مع إطار من عوارض H بقياس 300 ×300، مما يمنح الماكينة صلابة فائقة وقدرة مذهلة على امتصاص الاهتزازات الناتجة عن الصدم. أما سندان العينة، فقد صُنع من صلب (45#) المُطرق والمعالج حرارياً لضمان أعلى دقة قياس وتحمل.
    • بندول عالي القوة ومتانة فائقة
      هندسة متطورة لنقل الطاقة، حيث تم تصميم البندول ليحقق أقصى درجات الصلابة المحورية والجانبية، مما يضمن نقلاً موثوقاً ومنتظماً للطاقة في كل عملية صدم. كما أن ذراع البندول مصنوعة من صلب (45#) بعوارض شكل (H)، بينما صُنع رأس الصدم (المطرقة) من صلب الأدوات المقسى بصلادة تصل إلى 62 HRC، ليوفر مقاومة تآكل استثنائية وعمراً تشغيلياً طويلاً.
    • ثلاثة مستويات لطاقة الصدم
      تعدد مستويات الطاقة بلمسة واحدة: يتيح الجهاز اختيار ثلاثة مستويات مختلفة لطاقة الصدم دون الحاجة لتغيير البندول يدوياً، مما يوفر راحة تشغيلية قصوى ويرفع كفاءة الاختبارات المتنوعة في وقت قياسي.
    • نظام التغذية والتموضع الآلي للعينات
      دقة متناهية في مناولة العينات: نظام صُمم ليكون سريعاً وآمناً، حيث يعمل عبر تسلسل ذكي:
      1. تلقيم العينة على طاولة التغذية.
      2. الضبط الطولي: أسطوانة تحديد الموضع تضبط طول العينة بدقة.
      3. النقل: أسطوانة النقل تنقل العينة إلى منطقة الدعم المسبق.
      4. التحميل النهائي: أسطوانة التحميل تدفع العينة إلى موضع الاختبار بدقة عالية (بالميكرون).
      5. العودة التلقائية: تعود جميع الأسطوانات لوضعها الافتراضي فور الانتهاء.
    • وحدة دعم العينة المتينة
      ثبات مطلق تحت الضغوط العالية، حيث يجمع تصميم وحدة الدعم بين كتل السناد والسندان القوية لتحمل الأحمال العالية. السندان مصنوع من صلب (Cr-Mn) المقسى بصلادة تتراوح بين 58-62 HRC، مما يضمن ثبات العينة تماماً حتى في ظروف الصدم ذات الطاقة العالية.
    • منصة تحكم من شركة سيمنز
      تحكم احترافي واعتمادية عالمية: يعتمد الجهاز على وحدة التحكم المنطقي المبرمج (PLC) من طراز Siemens S7-200، والتي توفر منطق تحكم فائق الموثوقية، ودرجة أتمتة عالية تقلل من عبء العمل على المشغل، وتضمن أقصى معايير السلامة التشغيلية والإنتاجية.
    المواصفات الفنية
    الطراز PIT503E PIT753E
    الطاقة القصوى للتصادم (جول) 5000J 7500J
    زاوية الاصطدام 135° 135°
    دقة تحليل قياس الزاوية 0.1° 0.1°
    المسافة من محور الارتكاز إلى مركز الصدم (الارتطام) 1380 1500
    سرعة الارتطام لحظة الصدم 6.797 م/ ثانية 7.087 م/ ثانية
    فتحة الارتكاز (المسافة بين السندانين/ اتساع السندان) 165±0.8 165±0.8, 406±1.5, 500±1.5, 600±1.5 (قابلة للضبط)
    نصف قطر الانحناء (التكور) 12.7±0.8 12.7±0.8, 35±0.5
    زاوية السلب أو الميل التدريجي (التناقص في السمك) للمسند 11°±1° 11°±1°
    نصف قطر حافة الصدم، مم 12.7±0.8 12.7±0.8, 38±0.5
    زاوية رأس الصدم (رأس المطرقة) 30°±1° 30°±1°
    سُمك رأس الصدم (مم) 37 37
    أبعاد العينة (180±2) × (40±1) × (5~16) العينة القياسية: 180 × 40 × 5 ~ 16 مم العينة الغير قياسية: 460 × 120 × 25، 550 × 160 × 32، 650 × 200 × 40
    الوزن 6500kg 10000kg
    الأبعاد، مم 3700×2350×3800 3800 × 2905 × 3880
    متطلبات الطاقة الكهربائية AC 380V±10% 50Hz 850W (ثلاثي الطور، 3 فاز)، 5 خطوط AC 380V±10% 50Hz 5Kw (ثلاثي الطور، 3 فاز)، 5 خطوط

    نوفر تشكيلة واسعة من الملحقات لكافة أنواع أجهزة الاختبارات الميكانيكية

    عرض الكل

    نعم، حيث يتيح الإطار عالي الصلابة المقترن بمحور بندول منخفض الاحتكاك قياس طاقة الصدم الممتصة ومتانة الكسر بدقة لصلب الإنشاءات، والأسمنت، ومكونات البناء عبر نطاق واسع من درجات الحرارة. وبفضل التحكم الحاسوبي المصغر، يقوم النظام تلقائياً بحساب قوة الصدم، مما يضمن نتائج اختبار دقيقة وموثوقة للتطبيقات الهندسية.

    بكل تأكيد، وذلك بفضل تزويده بمستشعر إزاحة زاوية فائق الدقة ونظام حساب تلقائي للطاقة، حيث يقدم الجهاز قياسات دقيقة وتكرارية متميزة لـ قياس طاقة الصدم الممتصة وقوة الصدم. وهذا يجعله ملائماً بشكل خاص لتقييم اتساق الجودة في الاختبارات الدفعية (بالدفعات) ضمن صناعات التعدين والتصنيع الميكانيكي.

    نعم، يدعم النظام خاصية الحصول على البيانات بسرعة عالية، ويمكنه توليد منحنيات كاملة (القوة مقابل الزمن) أو (الطاقة مقابل الزمن) لحدث الصدم بأكمله. كما يتيح ذلك تحليلاً تفصيلياً لسلوك الكسر، وانتشار الشقوق، وخصائص التحول من المطيلية (قدرة المادة على التحمل والتشكل (الاستطالة) تحت تأثير إجهاد الشد قبل أن تنكسر) إلى الهشاشة، مما يلبي تطلعات الأبحاث المتقدمة في علوم المواد.
