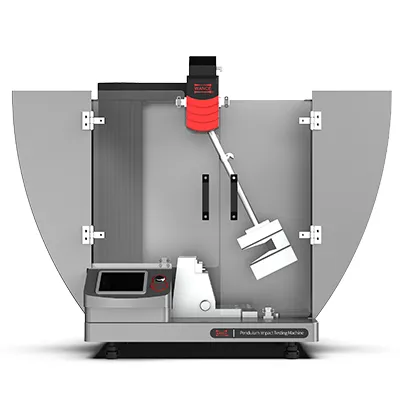

ماكينة اختبار مقاومة الصدم بنظام البندول للبلاستيك (نظام متكامل لاختبارات، تشاربي / أيزود)
  • ماكينة اختبار مقاومة الصدم بنظام البندول للبلاستيك (نظام متكامل لاختبارات، تشاربي / أيزود)
  • ماكينة اختبار مقاومة الصدم بنظام البندول للبلاستيك (نظام متكامل لاختبارات، تشاربي / أيزود)
    • اطلب عرض سعر
    دليل المنتج
    سلسلة (1J-50J) PIT-J

    نظام متكامل لاختبارات (تشاربي / أيزود) للبلاستيك، نطاق طاقة من 1 إلى 50 جول

    Pendulum Impact Testing Machine for Plastics

    صُمم نظام اختبار الصدم بالبندول لقطاع البلاستيك ليدعم طريقتي الاختبار: شاربي (Charpy) و إيزود (Izod). ولذا، فهو الحل الأمثل لتقييم مقاومة الصدم للمواد والمواسير البلاستيكية. وبمجرد تزويده ببندول صدم الشد والملحقات المخصصة، يمتد نطاق عمله ليشمل اختبارات الصدم الدقيقة على الأغشية والرقائق البلاستيكية.

    المعايير

    ISO 179, ISO 180, ISO13802 ISO 8256, ISO 9854.1, ASTM D256, ASTM D1822, ASTM D6110

    الاختبارات

    اختبارات "شاربي"، و"إيزود"، واختبار صدم الشد (اختبار مقاومة الصدم تحت إجهاد الشد)

    الميزات
    • دقة متناهية: تسمح وحدة تشفير بدون عمود دوران بدقة زاوية تصل إلى 0.045، مما يضمن قياساً فائق الدقة لطاقة الصدم.
    • كفاءة بلا فقد: يعمل المشفّر (وحدة تشفير بدون عمود دوران) بدورانٍ عديم الاحتكاك، مما يقلص فقد الطاقة أثناء رصد الزوايا إلى أدنى مستوياته الاستثنائية.
    • واجهة مستخدم ذكية: توفر شاشة اللمس سهولة مطلقة في ضبط أبعاد العينة، وطاقة البندول، والمعايرة، مع عرض فوري وبديهي للطاقة الممتصة ومتانة الصدم.
    • مرونة التبديل: يتميز تصميم البندول بسهولة الاستبدال، مما يتيح انتقالاً سلساً وسريعاً بين إعدادات اختبارات "شاربي" و"إيزود" والصدم بالشد.
    • دقة التمركز: تضمن آلية الدوران سريعة المحاذاة ضبط مركز العينة بدقة فائقة لاختبارات "شاربي".
    • تحول سريع: تُثبَّت المساند الصلبة عبر واجهة تعشيق، حيث لا يتطلب تغييرها سوى فك برغيين فقط، مما يسرّع الانتقال بين أنماط الاختبار.
    • تصميم مستقبلي: يوفر الهيكل أحادي العمود مساحة اختبار رحبة، ويسمح بدمج ملحقات اختبار الصدم في درجات الحرارة المنخفضة كترقيات مستقبلية بكل سهولة.
    المواصفات الفنية
    الطراز PIT501J-2 PIT501J-3 PIT501J-4
    شاشة العرض رقمية بنظام التشغيل أجهزة القياس والدقة
    أقصى طاقة تصادم 50 جول (حسب نوع البندول)
    معايير (GB, ISO) قيمة شاربي (جول) 1, 2, 4, 5, 7.5, 15, 25, 50
    قيمة أيزود (جول) 1, 2.75, 5.5, 11, 22
    طاقة صدم شاربي (بالمجسات)، جول 7.5, 15, 25, 50
    طاقة صدم أيزود (بالمجسات)، جول 5.5, 11, 22
    قيمة طاقة صدم بالشد، جول 7.5, 15, 25
    معيار (ASTM) طاقة صدم شاربي، جول 2.7, 5.4, 10.8, 21.6
    طاقة صدم أيزود، جول 2.7, 5.4, 10.8, 21.6
    اختبار شاربي/ Charpy (حسب معايير GB و ISO) طول البندول (الرقاص)، مم 230 (≤4J), 395
    سرعة الصدم (الارتطام)، متر/ثانية 2.9 (≤4J), 3.8
    زاوية رأس الصدم، درجة 30±1
    نصف قطر حافة جزء الصدم (الارتطام)، مم 2±0.5
    نصف قطر انحناء المساند، مم 1±0.1
    زاوية ميل المساند، درجة 5±1
    زاوية سلب (تناقض) المساند، درجة 10±1
    زاوية الصدم (سقوط الإفلات)، درجة 150
    اتساع مساند شاربي، مم 40, 60, 62, 70
    اختبار أيزود/Izod (حسب معايير GB و ISO) طول البندول (الرقاص)، مم 335
    سرعة الصدم (الارتطام)، متر/ثانية 3.5
    زاوية رأس الصدم، درجة 75
    نصف قطر حافة جزء الصدم (الارتطام)، مم 0.8±0.2
    زاوية ميل المطرقة، درجة 5
    زاوية سلب (تناقض) المساند، درجة 10
    زاوية الصدم (سقوط الإفلات)، درجة 150
    نصف قطر فك المنجلة (ملزمة القمط) باختبار إيزود، مم 0.2±0.1
    اختبار الصدم بالشد (حسب معايير GB و ISO) طول البندول (الرقاص)، مم 395
    سرعة الصدم (الارتطام)، متر/ثانية 3.8
    زاوية الصدم (سقوط الإفلات)، درجة 150
    كتلة الرأس المتحرك، جم 60, 120
    اختبار شاربي/ Charpy حسب معايير (ASTM 6110) طول البندول (الرقاص)، مم 327
    سرعة الصدم (الارتطام)، متر/ثانية 3.46
    زاوية رأس جزء الصدم، درجة 45
    نصف قطر حافة جزء الصدم، مم 3.17±0.12
    نصف قطر حافة المسند، مم 3.17±0.12
    زاوية الصدم (الارتطام) 150
    اتساع مساند شاربي، مم 95.3
    اختبار أيزود/Izod حسب معايير (ASTM D256) طول البندول (الرقاص)، مم 335
    سرعة الصدم (الارتطام)، متر/ثانية 3.46
    زاوية رأس جزء الصدم، درجة 80
    نصف قطر حافة جزء الصدم، مم 0.8
    زاوية الصدم (الارتطام) 145.2
    نصف قطر فك المنجلة (ملزمة القمط) باختبار إيزود، مم 0.25
    دقة التوجيه الزاوي/ التحليل الزاوي، (درجة) 0.045
    دقة قياس الطاقة، بنسبة من النطاق الكامل FS >1/2375FS
    سعة محول طاقة الصدم المجهز بمجسات، كيلو نيوتن kN / 2
    دقة محول القوة، من النطاق الكامل FS / ≤1%
    تردد الاستجابة (تجاوب النظام)، ميجاهرتز MHz / 800
    دقة التحويل الرقمي (AD)، بت / 16
    تردد أخذ العينات، ميجاهرتز MHz / 2
    وزن الماكينة، كجم 140
    مصدر الطاقة 300W (220V±10%, 50Hz (احادي الطور، 1 فاز)

    نوفر تشكيلة واسعة من الملحقات لكافة أنواع أجهزة الاختبارات الميكانيكية

    عرض الكل

    نعم، حيث يتيح الإطار عالي الصلابة المقترن بمحور بندول منخفض الاحتكاك قياس طاقة الصدم الممتصة ومتانة الكسر بدقة لصلب الإنشاءات، والأسمنت، ومكونات البناء عبر نطاق واسع من درجات الحرارة. وبفضل التحكم الحاسوبي المصغر، يقوم النظام تلقائياً بحساب قوة الصدم، مما يضمن نتائج اختبار دقيقة وموثوقة للتطبيقات الهندسية.

    بكل تأكيد، وذلك بفضل تزويده بمستشعر إزاحة زاوية فائق الدقة ونظام حساب تلقائي للطاقة، حيث يقدم الجهاز قياسات دقيقة وتكرارية متميزة لـ قياس طاقة الصدم الممتصة وقوة الصدم. وهذا يجعله ملائماً بشكل خاص لتقييم اتساق الجودة في الاختبارات الدفعية (بالدفعات) ضمن صناعات التعدين والتصنيع الميكانيكي.

    نعم، يدعم النظام خاصية الحصول على البيانات بسرعة عالية، ويمكنه توليد منحنيات كاملة (القوة مقابل الزمن) أو (الطاقة مقابل الزمن) لحدث الصدم بأكمله. كما يتيح ذلك تحليلاً تفصيلياً لسلوك الكسر، وانتشار الشقوق، وخصائص التحول من المطيلية (قدرة المادة على التحمل والتشكل (الاستطالة) تحت تأثير إجهاد الشد قبل أن تنكسر) إلى الهشاشة، مما يلبي تطلعات الأبحاث المتقدمة في علوم المواد.
