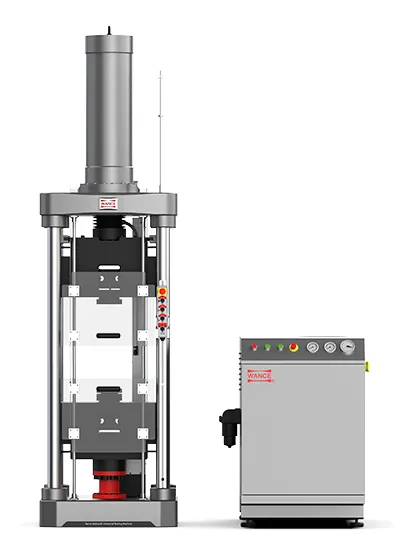

جهاز اختبار المواد بنظام السيرفو الهيدروليكي (مساحة واحدة ومقابض تثبيت جانبية)
  • جهاز اختبار المواد بنظام السيرفو الهيدروليكي (مساحة واحدة ومقابض تثبيت جانبية)
  • جهاز اختبار المواد بنظام السيرفو الهيدروليكي (مساحة واحدة ومقابض تثبيت جانبية)
  • جهاز اختبار المواد بنظام السيرفو الهيدروليكي (مساحة واحدة ومقابض تثبيت جانبية)
    • اطلب عرض سعر
    دليل المنتج
    سلسلة (500kN-2000kN) SHT-P

    جهاز اختبار وفحص بمساحة واحدة ومقابض تثبيت جانبية (سعة: من 500 إلى 2000 كيلو نيوتن)

    Servo-Hydraulic Universal Testing Machine

    يعتمد جهاز الاختبار هذا (سيرفو-هيدروليك) تصميماً مبتكراً بمشغل علوي التركيز (نظام دفع علوي)، حيث تتيح الأسطوانة التفاضلية مزدوجة الفعل إجراء اختبارات الشد والضغط بكفاءة عالية داخل فضاء اختبار موحد. كما تضمن المقابض الهيدروليكية ذات الفعل الجانبي إمساكاً فائق الإحكام للعينة دون التسبب في إجهادات أولية مفرطة، مما يوفر أداء تثبيت استثنائي للمواد ذات المقاومة العالية والصلادة الفائقة، ويضمن دقة النتائج حتى في أقسى ظروف التحميل.

    مجالات الاستخدام

    قضبان (حديد) التسليح، وصلات قضبان التسليح، المصبوبات، أدوات التثبيت، السلاسل، إلخ.

    المعايير
    • AC133, ISO 15835, ISO 7500-1, ISO 9513, ISO6892, ISO 15630, BS 4449, ASTM E8, ASTM E 83, ASTM E4, ASTM A370, ASTM A416
    الميزات
    • تعمل مقابض الشد الهيدروليكية ذات التأثير الجانبي على تطبيق أدنى قوة تثبيت ممكنة أثناء عملية إمساك العينة، مما يضمن عدم تضررها أو التأثير على دقة نتائج الاختبار قبل البدء الفعلي.
    • يدعم تصميم المقابض الهيدروليكية الجانبية اختبارات الشد والضغط التي تمر بنقطة الصفر، مما يجعلها مثالية جداً لاختبارات الشد والضغط الدوري لوصلات قضبان التسليح.
    المواصفات الفنية
    الطراز SHT5605P SHT5106P SHT5206P
    السعة، كيلونيوتن (KN) 600 1000 2000
    دقة القياس فئة0.5
    دقة القوة ＞±0.5%
    نطاق القوة 1%-100%FS
    دقة الإزاحة ＞± 1%/±0.5%
    نطاق الاستطالة (التمدد) 1%-100%FS
    دقة الاستطالة (التمدد) ＞±0.5%
    دقة وضوح الاستطالة 1/500,000 من أقصى استطالة
    دقة وضوح (تمييز) الموضع، مم 0.013
    دقة الموضع ±0.5% أو 0.13 مم، أيهما أكبر
    سرعة صعود المكبس (المُشغّل)، مم/دقيقة 320 350 280
    سرعة نزول المكبس (المُشغّل)، مم/دقيقة 600 550 600
    معدل التحميل، (نطاق القياس الكامل)/ثانية FS/s 0.02%-2%
    الأعمدة 4 4 4
    المسافة بين الأعمدة، مم 505×345 660×400 800×450
    أقصى حيز لاختبار الشد، مم 600 700 815
    نطاق قطر العينات الأسطوانية، مم ⌀10-⌀20
    ⌀20-⌀45     		⌀15-⌀30
    ⌀30-⌀60     		⌀5-⌀15
    ⌀15-⌀40
    ⌀40-⌀100
    سُمك العينات المسطحة، مم 2-45 2-60 2-80
    بلاطات (أقراص) الضغط، مم 140×140 200×200 ⌀240
    شوط المكبس (المُشغّل)، مم 580 680 800
    أبعاد الهيكل (الطول × العرض × الارتفاع)، مم 850×550×2900 960×700×3540 1340×800×4180
    وزن الهيكل، كجم 4000 7500 8600
    أبعاد وحدة القدرة الهيدروليكية (الطول × العرض × الارتفاع)، مم 1520×660×1250
    وزن وحدة القدرة الهيدروليكية، كجم 600 600 800
    سعة خزان الزيت، لتر 450 500 500
    معدل التدفق، لتر/ دقيقة 15 18 30
    زيت هيدروليك مضاد للتآكل زيت هيدروليك رقم 46 (درجة اللزوجة)، فئة L-HM46 أوDTE-25. العلامات التجارية المعتمدة: موبيل (Mobil)، شيل (Shell)، جريت وول (Great Wall)، كونلون (KUNLUN)
    القدرة، كيلو وات 15.5 15.5 19.5
    مصدر الطاقة 380V, 50Hz (ثلاثي الطور، 3 فاز) 5 خطوط

    نوفر تشكيلة واسعة من الملحقات لكافة أنواع أجهزة الاختبارات الميكانيكية

    عرض الكل

    نعم، حيث يجمع جهاز الاختبار العام الهيدروليكي بين إطار تحميل عالي الصلابة ونظام تحكم تناسبي هيدروليكي، مما يضمن تحكماً مستقراً ودقيقاً في القوة والإزاحة تحت ظروف الأحمال العالية. وهو مثالي لإجراء اختبار المقاومة الميكانيكية لصلب البناء، والمكونات الأسمنتية، وعينات الخرسانة.

    بكل تأكيد، بفضل صمام السيرفو عالي الاستجابة وخلية التحميل فائقة الدقة، يقدم الجهاز دقة قياس للقوة تغطي النطاق الكامل بنسبة خطأ أقل من ±0.5% من (1-100% FS). ويضمن ذلك تحكماً دقيقاً للغاية في التحميل، ورصداً موثوقاً لنقاط الخضوع، وسلوك التصلب الانفعالي/ الإجهادي، وقوة الكسر.

    نعم، يوفر نظام التحكم ثلاثة أنماط للتحكم في الحلقة المغلقة (القوة، الإزاحة، والانفعال/ التشوه)، ويدعم تسلسلات تحميل قابلة للبرمجة بالكامل. كما إن ميزات مثل تثبيت الإجهاد، وتثبيت الإزاحة، والتحكم المتدرج، ومسارات التحميل متعددة الخطوات، تتيح تنفيذ إجراءات اختبار معقدة ومخصصة، مما يجعل النظام خياراً مثالياً لأبحاث المواد المتقدمة والتجارب الأكاديمية.
