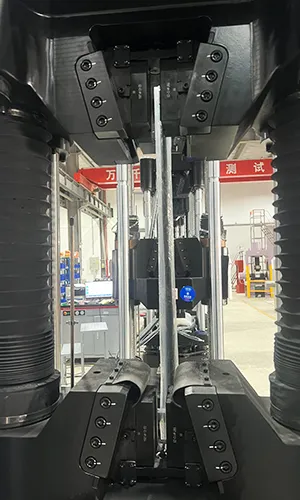

جهاز اختبار وفحص بمساحة مزدوجة ومقابض إسفينية هيدروليكية (سعة: من 300 إلى 3000 كيلو نيوتن)

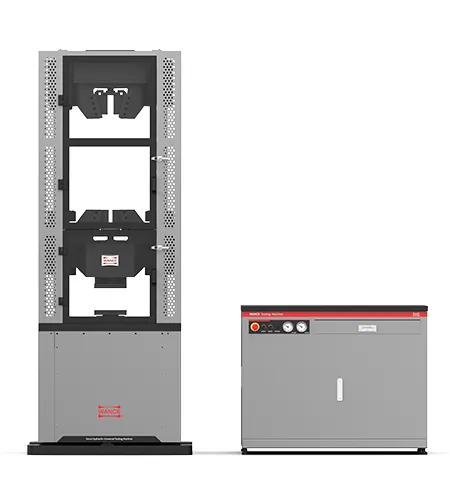

Servo-Hydraulic Universal Testing Machine
هذا جهاز اختبار بنظام سيرفو-هيدروليكي يتميز بمساحة اختبار مزدوجة وبتصميم متطور يعتمد على مشغل هيدروليكي سفلي التركيز (نظام دفع سفلي)، مما يوفر مساحتي اختبار مستقلتين تماماً ويمنحك مرونة قصوى في إجراء اختبارات متنوعة دون انقطاع:
- مساحة الاختبار العلوية (بين الرأسين المتحركين العلوي والسفلي): مخصص بشكل أساسي لعمليات اختبار الشد، حيث يوفر مدى حركة واسعاً يتناسب مع استطالة المواد المختلفة.
- مساحة الاختبار السفلي (بين الرأس المتحرك السفلي وطاولة الاختبار): مصمم بكفاءة عالية لإجراء اختبارات الضغط، والانحناء، والقص، والطي، مما يجعله الجزء الأكثر تنوعاً للتعامل مع العينات الصلبة.
كما تجدر الإشارة إلى أنه يتميز بمرونة تشغيلية وتطبيقات غير محدودة، حيث يمكن التهيئة الكلية للمساحتين بسهولة عبر رفع أو خفض الرأس المتحرك السفلي بواسطة نظام براغي نقل الحركة، مما يتيح ضبطاً مرناً ودقيقاً يتوافق مع مختلف أحجام العينات ومتطلبات الاختبار المتنوعة. ولذلك، يُعد هذا الجهاز الحل الأكثر انتشاراً لاختبارات الشد، والضغط، والانحناء، والقص، والطي للمواد المعدنية. وبفضل تزويده بمجموعة متنوعة من المقابض المخصصة، يتجاوز الجهاز حدود الاختبارات التقليدية ليدعم مروحة واسعة من الفحوصات على مختلف المكونات والأنظمة الإنشائية.
صُمم هذا النظام ليقدم أداءً استثنائياً في اختبار وتحليل أقوى المكونات الإنشائية والمعدنية، بما في ذلك: أدوات التثبيت (لضمان أعلى معايير الأمان الميكانيكي)، حديد التسليح (لتقييم المتانة والصلابة الإنشائية)، السلاسل (لاختبار قدرات التحمل الفائقة)، وصلات اللحام (لضمان خلوّها من العيوب واستقرارها الهيكلي)، والمصبوبات (للتأكد من جودة وتماسك السباكة المعدنية).
- ISO 7500-1, ISO 9513, ISO6892, ISO 15630, ISO 15835, BS 4449, ASTM E8, ASTM E 83, ASTM E4, ASTM A370, ASTM A416
- هيكل تحميل عالي الصلابة
هيكل ثنائي الأعمدة للخدمة الشاقة يتميز بصلابة محورية وجانبية استثنائية.
دقة تراكز ومحاذاة عالية ومستقرة تضمن موثوقية تامة في القياس. - مستشعر إزاحة سلكي عالي الدقة
دقة إزاحة فائقة للكشف الدقيق عن الحركة، مما يُحقق قياسات مستقرة ودقيقة. - أغلفة حماية متينة
درع أمان من مادة (PC) عالي المقاومة يساهم في توفير مساحة التركيب.
تصميم سهل التشغيل يوفر حماية معززة للمُشغل. - منطقة اختبار نظيفة ومنظمة

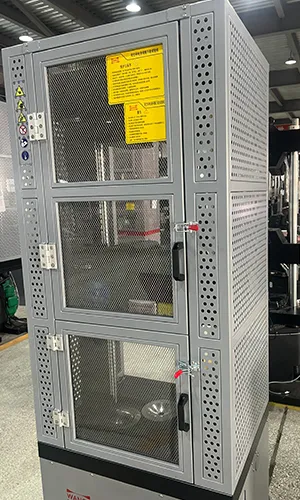

أغطية غبار مطاطية على طاولة الاختبار لتقليل التلوث إلى أدنى حد.
ستائر (حواجز واقية لمنع الغبار) على القوابض (الفكوك) السفلية، ما يساعد في الحفاظ على بيئة عمل مرتبة ومنخفضة الصيانة. - مشغل هيدروليكي منخفض الاحتكاك (نظام دفع سفلي)
هيكل أسطوانة مقاوم للتآكل والصدأ لضمان استدامة الأداء.
خصائص تخميد فائقة مع مشوار واسع، مما يضمن تسليط أحمال سلسة ومنضبطة. - حساس قوة عالي الدقة
مقاومة ممتازة للقوى الجانبية وقدرة عالية على تحمل الأحمال الزائدة. - وحدة طاقة هيدروليكية عالية الكفاءة
تصميم مدمج ومتكامل يوفر في المساحة.

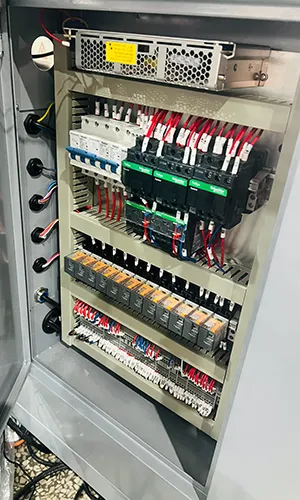

نظام تحكم يتبع فرق الضغط، مما يقلل من توليد الحرارة ويخفض استهلاك الطاقة. - نظام حماية شامل
نظام حماية ميكانيكي بحدود المسافة.
حماية ضد الحمل الزائد وحماية المحرك من الارتفاع المفرط في الحرارة.
وظيفة التوقف الطارئ للإغلاق الفوري والآمن عند الحاجة.
لأننا ندرك أن لكل اختبار متطلباته الفريدة، فنحن نتيح لك إمكانية تخصيص مساحة منطقة الاختبار العمودي بما يتناسب بدقة مع احتياجاتك التقنية الخاصة، وذلك لضمان مواءمة مثالية مع أحجام العينات الاستثنائية وبروتوكولات الفحص المحددة.
| الطراز | |||||
| السعة، كيلونيوتن (KN) | 300 | 600 | 1000 | 2000 | 3000 |
| دقة القياس | فئة0.5 | ||||
| دقة تطبيق القوة | ＞±0.5% | ||||
| نطاق القوة | 1%-100%FS | ||||
| دقة وضوح (تحليل) القوة | 1/500,000FS | ||||
| دقة تحليل الاستطالة (التمدد) | 1%-100%FS | ||||
| دقة قياس الاستطالة | ＞±0.5% | ||||
| دقة تحليل الاستطالة | 1/500,000 من أقصى استطالة | ||||
| دقة تحليل الموضع، مم | 0.004 | ||||
| دقة التموضع | ＞±0.5% من القيمة المقروءة | ||||
| مشوار المشغل (المكبس)، مم | 150 | 250 | 250 | 250 | 300 |
| سرعة المشغل (المكبس)، مم/دقيقة | 0-180 | 0-140 | 0-90 | 0-70 | 0-100 |
| سرعة العارضة الوسطى (رأس الحركة)، مم/دقيقة (لضبط منطقة الاختبار فقط) | 350 | 270 | 310 | 360 | 240 |
| معدل تحميل القوة، (نطاق كامل/ ثانية) FS/s | 0.05%-2% | ||||
| الأعمدة | 4 | 6 | 6 | 6 | 6 |
| قطر العينات المستديرة، مم | ⌀10-⌀20 ⌀20-⌀32 | ⌀10-⌀21 ⌀21-⌀31 ⌀31-⌀40 | ⌀12-⌀23 ⌀23-⌀35 ⌀35-⌀45 ⌀45-⌀55 | ⌀15-⌀30 ⌀30-⌀55 ⌀55-⌀70 | ⌀30-⌀70 ⌀70-⌀110 |
| سماكة العينات المسطحة، مم | 2-13 13-25 | 2-16 16-30 | 2-20 20-40 | 10-40 40-70 | 10-60 60-100 |
| بلاطات (أقراص) الضغط، مم | ⌀120 | ⌀150 | 200x200 | ⌀240 | ⌀280 |
| أبعاد وحدة الطاقة الهيدروليكية (طول × عرض × ارتفاع)، مم | 1150×600×900 | 1150×630×1000 | |||
| وزن وحدة الطاقة الهيدروليكية، كجم | 300 | 400 | |||
| معدل تدفق زيت الوحدة (HPU)، لتر/دقيقة | 5 | 5 | 5 | 7.2 | 12 |
| القدرة الكهربائية، كيلو وات | 2.5 | 3.5 | 4 | 6 | 6 |
| مصدر الطاقة | 380V, 50Hz ثلاثي الأطوار (3 فاز)، 5 خطوط | ||||
| وزن الهيكل، كجم | 1500 | 2500 | 3500 | 6800 | 10220 |

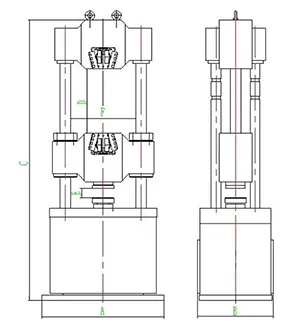

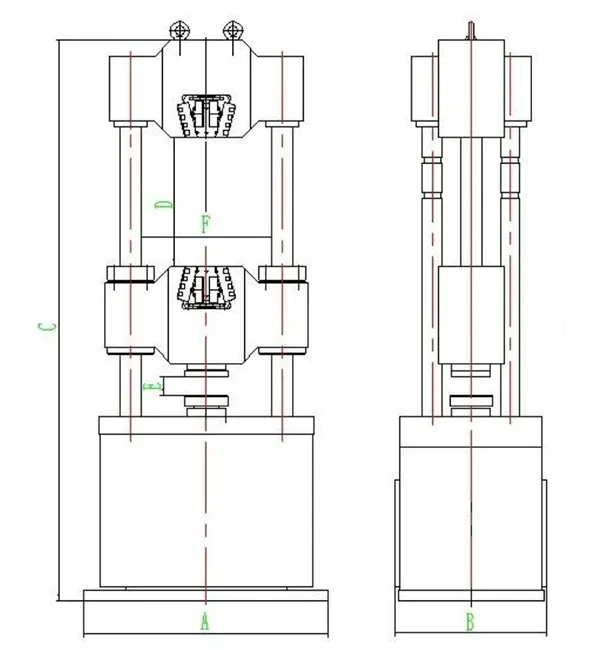

| الطراز | الأبعاد الكلية (A×B×C)، مم | أقصى حيز شد (D)، مم | أقصى حيز ضغط (E)، مم | عرض حيز الاختبار (F)، مم |
| HUT305A | 820×570×1955 | 520 | 520 | 410 |
| HUT605A | 940×650×2400 | 710 | 700 | 435 |
| HUT106A | 1020×670×2600 | 750 | 660 | 450 |
| HUT206A | 1370×820×3150 | 900 | 750 | 730 |
| HUT306A | 1320×950×3958 | 1200 | 1000 | 530 |
نوفر تشكيلة واسعة من الملحقات لكافة أنواع أجهزة الاختبارات الميكانيكية
