سلسلة (20kN-100kN) EBT-A

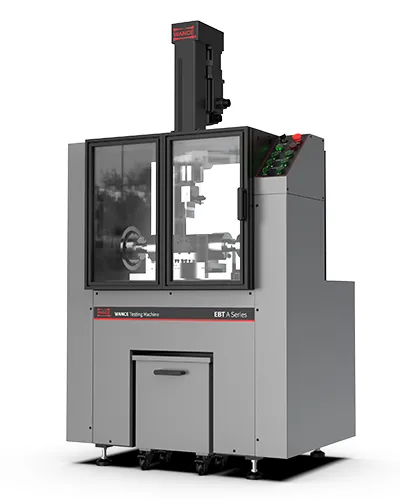

نظام ذكي متكامل لاختبار الصفائح والألواح المعدنية (بقوة 20kN-100kN)
Sheet Metal Bend Testing Machine
صُمم هذا النظام خصيصاً لإجراء تقييمات الانحناء الدقيقة للصفائح المعدنية، حيث تدعم كلاً من اختبارات الثني ثلاثي النقاط واختبارات التسطيح أو السحق، حيث يسمح الجهاز بالاستحواذ اللحظي على بيانات قوة الاختبار وزاوية الثني والمعاملات الحيوية الأخرى، مما يوفر تحليلاً تفصيلياً لأداء الانحناء وقياس مرونة المواد بأعلى معايير الدقة الميكانيكية.
المعايير
GB/T 15825.5-2008, GB/T 232-2010, ISO 7438-2005, VDA 238-100
الميزات
- التصميم الهيكلي: يعتمد الجهاز تصميماً رأسياً متطوراً، حيث زُوّد بأسطوانة سيرفو كهربائية علوية متصلة بخلية حمل من النوع الشعاعي، مما يضمن أعلى درجات الدقة في القياس، وخطية أداء مثالية، مع مقاومة فائقة للقوى الجانبية.
- الضبط الذكي للمسافة: يتم تحديد وضعية بكرات الدعم الأفقية عبر نظام برغي كروي مدفوع بمحرك سيرفو، مما يتيح ضبطاً أوتوماتيكياً فائق الدقة لـ مسافة الاختبار وفقاً لحجم العينة ومتطلبات الفحص.
- منظومة الدفع والتحكم: الجهاز مجهز بمحرك سيرفو ووحدة تحكم من شركة ياسكاوا (Yaskawa) اليابانية، لضمان تدفق مستقر للطاقة، وأقل قدر من الصيانة، مع تحكم استثنائي في مستويات القوة والسرعة.
- نقل الحركة: يوفر نظام السير المتزامن ذو الأسنان القوسية عملية نقل حركة خالية من الارتجاع، مع دقة متناهية في نسب التحكم، واستقرار تشغيلي طويل الأمد دون الحاجة لصيانة دورية.
المواصفات الفنية
| الطراز | | | |
| أقصى قوة رأسيّة | 20kN | 50kN | 100kN |
| أقصى قوة أفقية | 20kN | 50kN | 100kN |
| نطاق القوة | 1%-100%FS | 1%-100%FS | |
| دقة القوة | 0.5% من القيمة المقروءة | 0.5% من القيمة المقروءة | |
| دقة تمييز القوة | 1/500,000FS | 1/500,000FS | |
| دقة تمييز الموضع، مم | 0.3μm | 0.3μm | |
| أقصى سرعة رأسية للمكبس | 0.01 إلى 200 مم/ دقيقة | 0.01 إلى 200 مم/ دقيقة | |
| أقصى شوط رأسي | 150mm | 200mm | |
| سرعة حركة المساند الأفقية | 0.01 إلى 50 مم/ دقيقة | 0.01 إلى 100 مم/ دقيقة | |
| المسافة بين بكرات الدعم | 1-50mm | 1-100 | |
| بكرة الدعم (أسطوانة الإسناد) | ⌀20×70, ⌀30×70 | ⌀20×70, ⌀30×70 | |
| قطر محور الانحناء (الشياق) | R0.8, R1.0, R1.1, R1.2, R1.3, R1.4, R1.5, R1.6, R1.8, R2.0, R2.5, R2.8, R3.0, R3.2, R3.6, R4.0, R4.4, R4.8 (اختياري) | ||
| سُمك القالب / قطر الشياق لاختبار الثني (U) | 2.0, 2.2, 2.4, 2.6, 2.8, 3.0, 3.2, 3.6, 4.0, 5.0, 5.6, 6.0, 6.4, 7.2, 8.0, 8.8, 9.6 (اختياري) | ||
| قياس العينة | 0.5-4mm | 0.5-4mm | |
| الأبعاد (العرض × العمق × الارتفاع) | 950×680×1720mm | 1270×700×2174mm | |
| مصدر الطاقة | 2kW (AC220V, 50HZ) (ثلاثي الطور، 3 فاز) | 2kW (AC220V, 50HZ) (أحادي الطور، 1 فاز) | |
| الوزن | 750kg | 1350kg | |
