نظام اختبار الانحناء ثلاثي الأسطوانات للألواح المعدنية
  • نظام اختبار الانحناء ثلاثي الأسطوانات للألواح المعدنية
  • نظام اختبار الانحناء ثلاثي الأسطوانات للألواح المعدنية
  • نظام اختبار الانحناء ثلاثي الأسطوانات للألواح المعدنية
  • نظام اختبار الانحناء ثلاثي الأسطوانات للألواح المعدنية
  • نظام اختبار الانحناء ثلاثي الأسطوانات للألواح المعدنية
    • سلسلة (500kN-3000kN) HBT-A

    نظام ذكي بـتحكم مزدوج لاختبار الصفائح المعدنية والوصلات الملحومة حتى 180 درجة (بقوة 500kN-3000kN)

    Metal Plate Bend Testing Machine

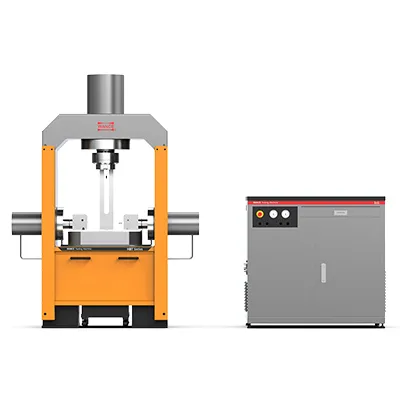

    تعتمد الماكينة هيكلاً إنشائياً جباراً يعمل بنظام التحميل ثلاثي الأسطوانات، مما يتيح ضبطاً سريعاً ومرناً لمسافة الاختبار، ويدعم عمليات الثني الكامل بزاوية 180 درجة للألواح المعدنية والمكونات الملحومة. كما صُمم هذا النظام المتطور لإجراء تقييمات الانحناء عالية الأحمال، مع ميزة التحكم المزدوج في معدل التحميل الثابت أو معدل الإزاحة الثابت، مع إمكانية التبديل السلس بين النمطين لضمان أقصى درجات الدقة في تحليل المقاومة الميكانيكية.

    المعايير

    GB/T 14452-93, GB/T 232-1999, ISO 7438, ISO 5173, GOST 6996, ASTM A370

    اطلب عرض سعر
    المواصفات الفنية
    الطراز HBT505A HBT605A HBT106A HBT206A HBT306A
    أقصى قوة دفع رأسي، كيلو نيوتن 500 600 1000 2000 3000
    أقصى قوة دفع أفقي، كيلو نيوتن 300 400 400 1000 2000
    دقة القياس فئة 1
    درجة وضوح القوة (تمييز قياس القوة) 1/500000
    دقة التزامن (دقة التوافق الحركي) < 2%
    درجة وضوح الإزاحة، مم 0.004
    دقة قياس الإزاحة ±1% من القيمة المقروءة
    سرعة تحميل القوة، كيلو نيوتن/ثانية 0.2-20 0.4-40 0.6-60
    سرعة المكبس الرأسي، مم/دقيقة 290 300 200 180 150
    مشوار (أقصى إزاحة ) المكبس الرأسي، مم 200 490 345 350 500
    السرعة الأفقية، مم/دقيقة 480 480 480 360 250
    مشوار (أقصى إزاحة ) المكبس الأفقي، مم 75 275 185 175 205
    قطر أسطوانة الارتكاز، مم ⌀30×130 ⌀ 50×200m ⌀50×200 ⌀80×210 ⌀100×240
    قطر محور الثني (الشياق)، مم ⌀5- ⌀20 ⌀5- ⌀20 ⌀2- ⌀250 ⌀2- ⌀250 ⌀50- ⌀100
    أقصى مسافة بين الركائز، مم 150 550 370 350 400
    أبعاد الماكينة، مم (الطول × العرض × الارتفاع) 1200×600×2200 1990×650×2430 1580×600×2200 1650×800×2450 2470×900×2800
    وزن الماكينة، كجم 1200 3500 3000 5000 9000
    مصدر الإمداد الكهربائي 380V, 50Hz (ثلاثي الطور، 3 فاز)
    القدرة الكهربائية، كيلووات 4 7 9 9 17
    أبعاد وحدة القدرة الهيدروليكية، مم (الطول × العرض × الارتفاع) مدمج 1150×600×1100 1350×680×1100
    وزن وحدة القدرة الهيدروليكية، كجم 500 700
    زيت الهيدروليك نوع الزيت 46#، سعة 80 لتر نوع الزيت 46#، سعة 100 لتر نوع الزيت 46#، سعة 100 لتر
