سلسلة (10MPa-20MPa) ETM
نظام متطور لفحص مستوى الصمود ومنع التسرب تحت ضغوط عالية (10 إلى 20 ميجابا سكال)

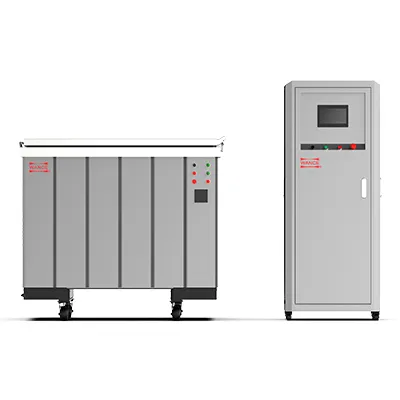

Hydrostatic Burst Testing Machine (Hydrostatic Pressure Tester)
صُمم نظام اختبار الضغط الهيدروستاتيكي المتقدم لإجراء اختبارات الضغط طويل الأمد واختبارات الانفجار اللحظي للأنابيب البلاستيكية.
يعتمد نظام اختبار الانفجار هندسة تحكم ثنائية المستوى، تجمع بين كفاءة الحاسوب المتطور ودقة وحدة التحكم المنطقي المبرمجة (PLC). حيث يتولى الحاسوب مهام معالجة البيانات، توليد الرسوم البيانية، وإدارة التسلسل الاختباري، بينما يقوم نظام الـ PLC بضبط الضغط بدقة متناهية وفقاً لمعدل التصعيد المبرمج للوصول إلى الضغط الهيدروستاتيكي المستهدف والحفاظ على استقراره.
مجالات الاستخدام
- أنابيب PVC: PVC-U (أنابيب PVC غير الملدنة (الصلبة)، الأكثر شيوعاً في شبكات المياه)، أنابيب PVC-M (أنابيب PVC المعدلة لزيادة المقاومة والمتانة).
- أنابيب البولي أوليفين (Polyolefin): أنابيب HDPE (أنابيب البولي إيثيلين عالي الكثافة المستخدمة في البنية التحتية)، أنابيب PP بمختلف أنواعها شاملة (PP-H البولي بروبلين المتجانس، PP-B البولي بروبلين الكتلي، PP-R البولي بروبلين العشوائي).
المعايير
ISO1167, EN921, ASTM F1335, ASTM D1598, GB/T 6111-2018, GB/T 15560 -1995, GB/T 2611-2007, GB/T 18997.1, GB/T 18997.2
المواصفات الفنية
| الطراز | | | |
| النوع | نوع A | ||
| الضغط الأقصى | 10MPa | 16MPa | 20MPa |
| محطات الاختبار | 1-20 | ||
| دقة عرض الضغط المستمر | 0.01 ميجاباسكال (شاشة اللمس)، 0.001 ميجاباسكال (برنامج) | ||
| دقة ثبات الضغط | -1%-+2% | ||
| نطاق الضغط الثابت (ميجاباسكال) | 5%-100%(10MPa, 16MPa),10%-100%(20MPa, 30MPa) | ||
| نطاق التوقيت | 0 إلى 10000 ساعة | ||
| دقة التوقيت | ≤±0.1% | ||
| متطلبات الطاقة | تيار متردد بجهد 380 فولت، 50 هرتز، 3 فاز 1.5 كيلوواط: (للموديلات التي تضم من 1 إلى 6 محطات اختبار) 5 كيلوواط: (للموديلات التي تضم من 7 إلى 20 محطة اختبار) | ||
| أبعاد كابينة التحكم (الطول × العرض × الارتفاع) | 700 × 600 × 1800 مم (للموديلات التي تضم من 1 إلى 6 محطات اختبار) 1050 × 900 × 1840 مم (للموديلات التي تضم من 7 إلى 20 محطة اختبار) | ||
| وزن كابينة التحكم | 150 كجم (للموديلات التي تضم من 1 إلى 6 محطات اختبار) 200 كجم (للموديلات التي تضم من 7 إلى 20 محطة اختبار) | ||

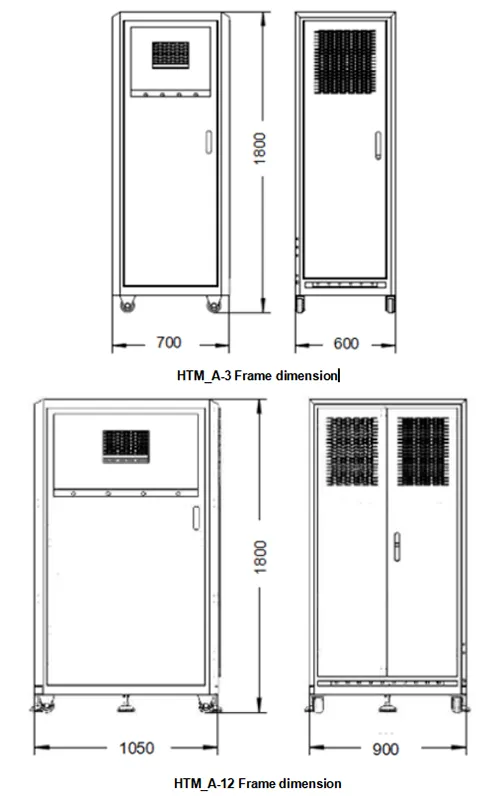

الأبعاد
| الطراز | الطول | العرض | الارتفاع |
| HTM_A-3 | 700mm | 600mm | 1800mm |
| HTM_A-12 | 1050mm | 900mm | 1800mm |
نوفر تشكيلة واسعة من الملحقات لكافة أنواع أجهزة الاختبارات الميكانيكية
