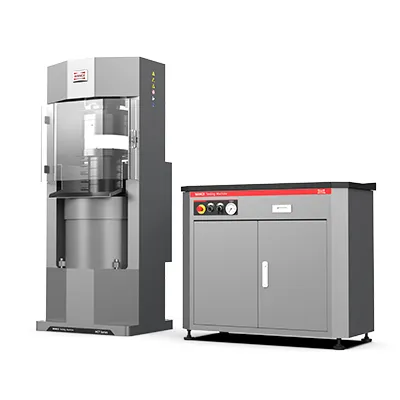

سلسلة (600kN-3000kN) HCT-E

نظام فحص ذكي بمحرك سيرفو لاختبار مقاومة الانضغاط ومعايير المرونة للخرسانة ومواد البناء

Compression Testing Machine

تعتمد منصة اختبار الضغط نظاماً متطوراً لتنظيم الضغط الهيدروليكي ومعدل التحميل، وذلك عبر التحكم الدقيق في تدفق المضخة بواسطة محرك سيرفو، حيث تضمن هذه الآلية استجابة فورية واستقراراً فائقاً في تسليط الأحمال، مما يمنحكم دقة متناهية في محاكاة ظروف الإجهاد الواقعية للمواد.

صُممت هذه المنظومة المتطورة لتقديم أداءٍ فائق في اختبارات مقاومة الانضغاط لعينات الإسمنت والخرسانة والصخور بكفاءة متناهية. وبفضل مرونتها العالية في التجهيز، يمكن تزويد الجهاز بالقواعد التخصصية وملحقات القياس الدقيقة لإجراء اختبارات الشد بالانشطار وتحديد معامل المرونة الاستاتيكي، مما يجعل منها وحدة فحص متكاملة تضمن أعلى معايير المقاومة الميكانيكية والموثوقية الإنشائية في منصة واحدة.

CS1, ASTM C39, ASTM C109, AASHTO T22, GB/T 50081(Part 6)

• هيكل صلب متكامل: يتميز النظام بهيكل مصبوب من قطعة واحدة، وقد تم تحسينه باستخدام تحليل العناصر المحدودة (FEA) لضمان التوزيع الأمثل للأحمال وتحقيق صلابة استثنائية للهيكل بالكامل.
• أسطوانة هيدروليكية فائقة الاعتمادية: وتعتمد الأسطوانة الرئيسية على تصميم المكبس بمهام مزدوجة، مما يضمن أداءً عالي الموثوقية حتى في ظروف التشغيل المتكرر تحت الأحمال القصوى.
• حماية قصوى لعمود المكبس: تم طلاء عمود المكبس بطبقة مزدوجة من النيكل والكروم (بسمك 0.1 مم)، مما يمنحه مقاومة فائقة للتآكل ومتانة استثنائية ضد الظروف القاسية.
• تصميم المكبس والعمود الموحد: تم تصنيع المكبس والعمود كقطعة واحدة مشكلة بالطرق، مما يمنحهما قدرة فائقة على مقاومة الصدمات ويطيل العمر الافتراضي للجهاز بشكل كبير.
• خلية قياس أحمال عالية الدقة: يشتمل النظام على خلية قياس عمودية تمتاز بالقوة والاستقرار، وسهولة الاستبدال، مع دقة متناهية في تكرار النتائج، ونطاق تحميل إضافي واسع، وخطية أداء مذهلة.
• أمان كامل برؤية واضحة: يتميز النظام بغطاء حماية مصنوع من لوح بوليكربونات منحني وقطعة واحدة، مما يوفر رؤية بانورامية كاملة أثناء الاختبار مع ضمان أقصى درجات الحماية للمشغل.
• نظام تحكم رقمي ذكي: يعمل النظام عبر وحدة التحكم DTC-500 القائمة على معالج إشارات رقمي (DSP)، والتي تحقق تحكماً رقمياً كاملاً، ومعالجة بيانات دقيقة عبر قنوات متعددة، مع واجهة تشغيل بديهية وسلسة.
• تقنية الصمامات الأمريكية (SUN): وحدة الطاقة الهيدروليكية مزودة بصمامات منطقية من شركة SUN الأمريكية، مما يحقق تنظيماً ذكياً للضغط وأداءً هيدروليكياً مستقراً.
• نظام هيدروليكي هجين متطور: يعتمد نظام الطاقة على جيل جديد من التصميمات الهجينة المستوحاة من مفاهيم الهندسة الألمانية، حيث يتم التحكم في التدفق الهيدروليكي عبر ضبط سرعة المضخة بواسطة محرك سيرفو، مما يمنحك دقة متناهية في حركة الأسطوانة وتحكماً فائقاً في معدل التحميل والضغط.
