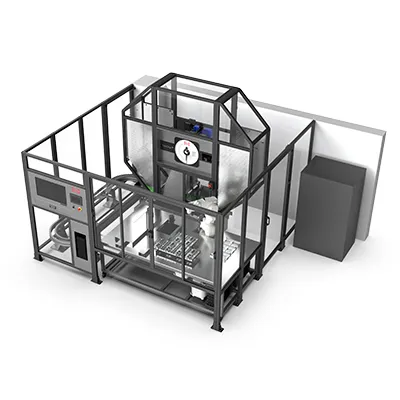

نظام ذكي يدمج روبوتات ABB وتقنية الرؤية للفحص الآلي تحت درجات حرارة منخفضة (طاقة من 300 إلى 750 جول)
Robotic Automated Charpy Impact Testing System
يجمع هذا النظام بين الكفاءة الميكانيكية لـ جهاز اختبار البندول وبين الذكاء الاصطناعي لروبوتات ABB الصناعية، لتشكل المنظومة الأكثر تطوراً في قياس طاقة الصدم، وقد صُمم لتقديم نتائج مخبرية فائقة الدقة تحت أقسى الظروف الحرارية، مع ضمان أتمتة كاملة لدورة الاختبار. جهاز اختبار البندول (القلب النابض للنظام، والمصمم لتقديم طاقة صدم مستقرة ومعايرة وفق أعلى المعايير)، روبوت ABB الصناعي (يتولى مهام المناولة فائقة السرعة، وهو أمر حيوي خاصة في الاختبارات التي تتطلب زمناً قياسياً لنقل العينة)، نظام المحاذاة البصري (تكنولوجيا متطورة تعتمد على الرؤية الحاسوبية لضمان محاذاة العينة بدقة ميكرومترية)، حجرة التبريد والتكييف (وحدة مدمجة تتيح فحص العينات تحت درجات حرارة منخفضة جداً لمحاكاة ظروف التشغيل القاسية)، التحكم الكهربائي الذكي والبرمجيات المخصصة (واجهة تشغيل ذكية تدير دورة العمل، وتحلل البيانات، وتصدر التقارير آلياً، مما يرفع من معامل جودة النتائج).
كما يتميز بأنه حلٌّ مؤتمت بالكامل يُدير الدورة الاختبارية الشاملة، بدءاً من تعريف العينة وصولاً إلى اختبار الصدم ورفع البيانات تلقائياً دون أي تدخل بشري، مما يضمن طفرة استثنائية في كفاءة التشغيل، ودقة النتائج، وأعلى معايير السلامة المختبرية.

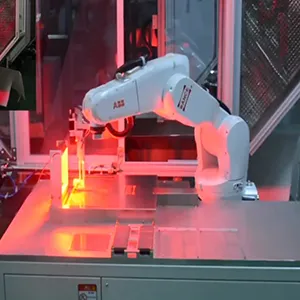

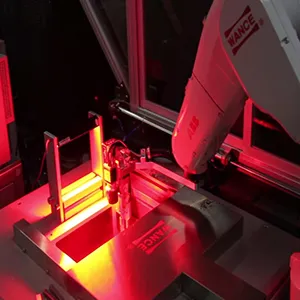

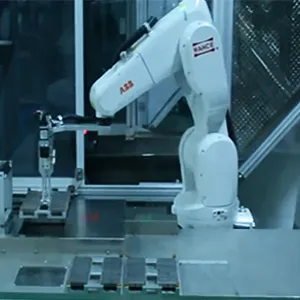

كما تجدر الإشارة إلى أن دور المشغل يقتصر على وضع العينات بمختلف أشكالها وأحجامها في وحدة التخزين، ليتولى النظام أتمتة الدورة الكاملة حتى تصدير النتائج إلى قاعدة البيانات المركزية. تشمل هذه السلسلة الذكية: الالتقاط الروبوتي، قياس الأبعاد، قراءة الباركود، الفرز، والتهيئة الحرارية تحت درجات حرارة منخفضة، وصولاً إلى محاذاة الحز بتوجيه بصري دقيق، ووضع العينة على السندان وتنفيذ اختبار صدم البلاستيك ثم إزالتها. فضلاً عن ذلك، يسمح النظام باختبار كافة أنواع وسماكات العينات في ظروف التبريد دون أي تعديلات يدوية، وقد صُمم خصيصاً لرفع معدلات الإنجاز وضمان سلامة المشغل وتكرارية النتائج، مع نظام متكامل لكشف الأعطال والتنبيه لضمان تشغيل موثوق ومستدام على المدى الطويل.
ISO 148, EN10045, ASTM E23, GB/T 229, GB11291.1, GOST 9454, ISO13850
اختبار التصادم تشاربي
- تستوعب كل منصة تخزين 30 عينة، مع إمكانية تهيئة حرارية متزامنة لما يصل إلى 90 عينة في آنٍ واحد، مما يضمن تدفقاً مستمراً للاختبارات دون انقطاع.
- نظام تحكم حراري عالي الدقة يضمن ثبات درجة الحرارة بهامش خطأ لا يتجاوز ±0.5° درجة مئوية، لضمان مطابقة صارمة لأدق المعايير الدولية.
- يتم نقل العينة روبوتياً من حمام الكحول إلى وضعية الصدم في أقل من5 ثوانٍ، وهي سرعة مثالية تلبي وتتجاوز متطلبات اختبار تشاربي تحت درجات الحرارة المنخفضة، مانعةً أي تسرب حراري قد يؤثر على النتائج.
- نظام رؤية حاسوبية متطور لمحاذاة مركز العينة، يحقق دقة متناهية في محاذاة الحز بهامش خطأ ضئيل جداً يصل إلى ±0.1 مم.
- تصل دقة قياس الأبعاد وقراءة الباركود إلى درجة وضوح تبلغ 0.02 مم أو أقل، مما يضمن موثوقية كاملة في بيانات العينات قبل الاختبار.
- يدعم النظام ميزة الاستحواذ عالي الدقة للبيانات لإجراء تحليل معمق لمنحنيات الصدم، مما يوفر فهماً أشمل لسلوك المواد تحت الإجهاد.
- نظام أمان متكامل يمنع الذراع الروبوتية من البدء بأي حركة إلا بعد التأكد من فتح باب الحجرة بالكامل، مما يضمن سلاسة المسار ويمنع أي تصادمات ميكانيكية.
- بفضل تقنية الكشف عن مواضع العينات، يمتنع الروبوت تلقائياً عن وضع منصة فارغة فوق محطة مشغولة، مما يحمي الأجزاء الميكانيكية من أخطاء التشغيل البشري.
- لضمان أقصى درجات الأمان للمشغل، يتوقف النظام بالكامل وبشكل لحظي بمجرد فتح أي من لوحات الوصول الجانبية أثناء التشغيل.
- مزود بمشغل حساس للقوة يوقف حركة الروبوت فور رصد أي مقاومة غير متوقعة. وبعد إعادة ضبطه يدوياً في موقع آمن، يستأنف الروبوت مساره المبرمج بكل دقة، مما يضمن حماية العينات والمعدات من التلف.
